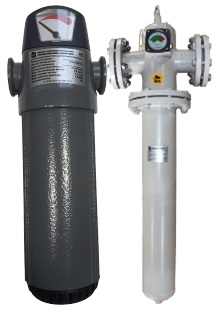

Магистральные воздушные фильтры серии ФВ
Обычно сжатый воздух загрязняется абразивными твердыми частицами: пылью, грязью, ржавчиной, образовавшейся в трубопроводе, а также компрессорными маслами, конденсатом воды и кислот, паров, углеводородов.
Если не удалять эти загрязнения, увеличиваются затраты на техническое обслуживание пневматического оборудования и инструмента, а также снижается качество выпускаемой продукции.
Особенности:
- Внутренняя поверхность корпуса фильтра проходит высококачественную антикоррозийную обработку, и соответствует стандартам изготовления сосудов высокого давления. При нормальных условиях эксплуатации срок службы составляет более 15 лет.
- Применен диффузор потока в форме конуса у основания элемента фильтра - диффузия потока увеличивает область фильтрования.
- Фильтрующие элементы выполнены из высокоэффективных волоконных материалов.
Основные технические параметры:
- Диапазон рабочего давления: 0,1 МПа ~ 1,6 МПа
- Допустимая температура на входе: ≤ 80°С (≤ 25°С - для угольного фильтра)
- Температура окружающего воздуха: +3 ... +40°С
Потери давления:
- Сухой воздух: ≤ 0,007 МПа
- Влажный воздух: ≤ 0,014 МПа
Представлены пять типов фильтров:
|
Тип фильтрующего элемента |
Назначение |
Остаточное содержание |
||||
|
с резьбовым |
с фланцевым |
Остаточная |
Максимальный |
|||
|
P |
PP |
Грубая очистка (фильтр пыли) |
5 мг/м3 |
3 мкм |
||
|
X |
FF |
Общая очистка (фильтр частиц) |
0,5 мг/м3 |
0,1 мг/м3 |
1 мкм |
1 мкм |
|
Y |
SMF |
Маслоудаление (коалесцирующий фильтр) |
0,01 мг/м3 |
0,01 мг/м3 |
0,01 мкм |
0,01 мкм |
|
- |
MF |
Маслоудаление (коалесцирующий фильтр) |
0,001 мг/м3 |
0,03 мг/м3 |
0,01 мкм |
0,01 мкм |
|
A |
AK |
Фильтр угольный (от паров масла и запахов) |
0,003 мг/м3 |
0,003 мг/м3 |
0,01 мкм |
0,01 мкм |

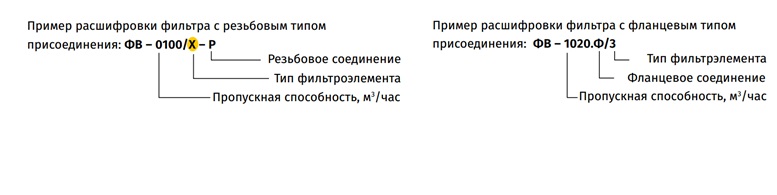

Расшифровка фильтра:
ФВ – фильтр воздуха
- ФВ-хххх/ P-Р и ФВ-хххх.Ф/3 — Фильтры пыли 5 мкм (3 мкм для фланцевого)
- ФВ-хххх/X-Р и ФВ-хххх.Ф/1 — Фильтры частиц 1 мкм
- ФВ-хххх/ Y-Р и ФВ-хххх.Ф/0,01 — Коалесцирующие фильтры 0,01 мг/м3
- ФВ-хххх/0,001 — Коалесцирующий фильтр 0,001 мг/м3
- ФВ-хххх/A-Р и ФВ-хххх.Ф/0,003 — Угольные фильтры 0,003 мг/м3
Технические характеристики магистральных воздушных фильтров серии ФВ-Р
|
Модель |
Соединительный элемент* |
Воздушный поток, м³/мин (м3/час) |
Вход / Выход |
Фильтроэлемент |
Кол-во |

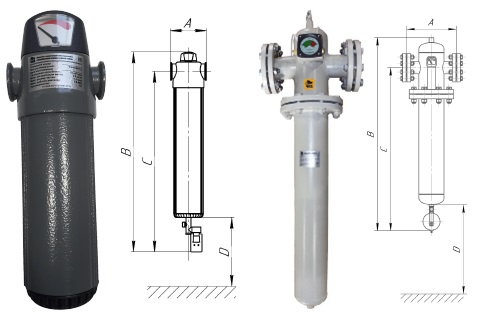

Габариты корпуса, мм |
Вес, кг |
|||
|
Модель |
A |
B |
C |
D |
||||||
|
ФВ-0025 |
Р |
0,42 (25) |
G1/2" |
МО 25 |
1 |
103 |
260 |
193 |
125 |
1,5 |
|
ФВ-0050 |
Р |
0,83 (50) |
G1/2" |
МО 50 |
1 |
103 |
260 |
193 |
125 |
1,5 |
|
ФВ-0100 |
Р |
1,67 (100) |
G1/2" |
МО 100 |
1 |
103 |
298 |
231 |
165 |
1,6 |
|
ФВ-0150 |
Р |
2,5 (150) |
G1" |
МО 150 |
1 |
123 |
343 |
271 |
205 |
2,4 |
|
ФВ-0200 |
Р |
3,33 (200) |
G1" |
МО 200 |
1 |
123 |
407 |
335 |
265 |
2,8 |
|
ФВ-0250 |
Р |
4,17 (250) |
G1" |
МО 250 |
1 |
123 |
447 |
375 |
315 |
3 |
|
ФВ-0300 |
Р |
5,0 (300) |
G1 1/2" |
МО 300 |
1 |
123 |
503 |
422 |
365 |
3,3 |
|
ФВ-0500 |
Р |
8,33 (500) |
G1 1/2" |
МО 500 |
1 |
123 |
533 |
452 |
395 |
3,5 |
|
ФВ-0600 |
Р |
10,0 (600) |
G1 1/2" |
МО 600 |
1 |
123 |
578 |
497 |
440 |
3,7 |
|
ФВ-0850 |
Р |
14,18 (850) |
G2" |
МО 851 |
1 |
160 |
668 |
580 |
495 |
6,1 |
|
ФВ-1210 |
Р |
20,17 (1210) |
G2" |
МО 1210 |
1 |
160 |
738 |
648 |
565 |
6,5 |
|
ФВ-1520 |
Р |
25,17 (1520) |
G3 |
МО 1520 |
1 |
194 |
771 |
668 |
445 |
10,7 |
|
ФВ-1820 |
Р |
30,17 (1820) |
G3" |
МО 1820 |
1 |
194 |
910 |
809 |
565 |
11,3 |
|
ФВ-2220 |
Р |
36,83 (2220) |
G3" |
МО 2220 |
1 |
194 |
975 |
863 |
615 |
11,6 |
|
ФВ-2700 |
Р |
45,0 (2700) |
G3" |
МО 2700 |
1 |
194 |
1109 |
1007 |
695 |
15,5 |
*Р – резьбовое соединение
Поправочные коэффициенты для подбора магистрального воздушного фильтра серии ФВ-Р
|
Давление (бар) |
3,0 |
5,0 |
7,0 |
9,0 |
11,0 |
13,0 |
15,0 |
16,0 |
|
Коэффициент |
0,71 |
0,87 |
1 |
1,12 |
1,22 |
1,32 |
1,44 |
1,57 |
Технические характеристики магистральных воздушных фильтров серии ФВ-Ф
|
Модель |
Соединительный элемент* |
Воздушный поток, м³/мин (м3/час) |
Вход / Выход |
Фильтроэлемент |
Габариты корпуса, мм |
Вес, кг |
||||
|
Модель |
Кол-во |
A |
B |
C |
D |
|||||
|
ФВ-1020 |
Ф |
17,0 (1020) |
DN65 |
600E -02 |
1 |
320 |
1070 |
880 |
565 |
60,0 |
|
ФВ-1380 |
Ф |
23,0 (1380) |
DN80 |
800E -02 |
1 |
320 |
1178 |
985 |
742 |
66,0 |
|
ФВ-1620 |
Ф |
27,0 (1620) |
DN80 |
400E -02 |
2 |
430 |
1105 |
890 |
575 |
79,0 |
|
ФВ-2040 |
Ф |
34,0 (2040) |
DN80 |
600E -02 |
2 |
430 |
1200 |
890 |
545 |
85,0 |
|
ФВ-2250 |
Ф |
37,5 (2250) |
DN80 |
800E -02 |
2 |
430 |
1205 |
990 |
720 |
115,0 |
|
ФВ-2700 |
Ф |
45,0 (2700) |
DN100 |
800E -02 |
2 |
430 |
1370 |
1152 |
720 |
115,0 |
|
ФВ-3300 |
Ф |
55,0 (3300) |
DN100 |
600E -02 |
3 |
540 |
1155 |
920 |
650 |
128,0 |
|
ФВ-3900 |
Ф |
65,0 (3900) |
DN125 |
800E -02 |
3 |
540 |
1255 |
1022 |
730 |
135,0 |
|
ФВ-5220 |
Ф |
87,0 (5220) |
DN150 |
800E -02 |
4 |
600 |
1430 |
1080 |
760 |
155,0 |
|
ФВ-6600 |
Ф |
110,0 (6600) |
DN150 |
800E -02 |
5 |
600 |
1590 |
1080 |
980 |
158,0 |
|
ФВ-7800 |
Ф |
130,0 (7800) |
DN150 |
800E -02 |
6 |
600 |
1455 |
1105 |
765 |
170,0 |
|
ФВ-9600 |
Ф |
160,0 (9600) |
DN200 |
800E -02 |
8 |
740 |
1485 |
1150 |
770 |
245,0 |
|
ФВ-12600 |
Ф |
210,0 (12600) |
DN200 |
800E -02 |
10 |
740 |
1626 |
1200 |
770 |
270,0 |
|
ФВ-15600 |
Ф |
260,0 (15600) |
DN250 |
1600E -02 |
6 |
900 |
1700 |
1215 |
780 |
320,0 |
|
ФВ-18600 |
Ф |
310,0 (18600) |
DN250 |
800E -02 |
14 |
900 |
1935 |
1310 |
800 |
450,0 |
|
ФВ-21600 |
Ф |
360,0 (21600) |
DN300 |
800E -02 |
16 |
960 |
1980 |
1350 |
600 |
480,0 |
|
ФВ-24600 |
Ф |
410,0 (24600) |
DN300 |
800E -02 |
19 |
984 |
1835 |
1265 |
650 |
435,0 |
*Ф – фланцевое соединение
Поправочные коэффициенты для подбора магистрального воздушного фильтра серии ФВ-Ф
|
Давление (бар) |
3,0 |
5,0 |
7,0 |
9,0 |
11,0 |
13,0 |
15,0 |
16,0 |
|
Коэффициент |
0,43 |
0,71 |
1,0 |
1,29 |
1,57 |
1,86 |
2,1 |
2,3 |
