Магистральные сепараторы циклонного типа серии СЦ
Особенности:
- Автоматический дренаж, безопасный сброс конденсата;
- Резьбовые: корпус из анодированного алюминиевого сплава, покрытый порошковой краской, нанесенной сухим способом;
- Фланцевые: корпус из стали, окрашенной порошковой краской;
- Срок службы - более 10 лет.
Основные параметры:
- Максимальное рабочее давление: 1,6 МПа;
- Максимальная рабочая температура: +80°С;
- Потери давления: 0.005 МПа.
Технические характеристики сепараторов циклонного типа серии СЦ-Р
|
Модель |
Соединительный элемент* |
Поток, м³/мин (н. у.) |
Соединение |

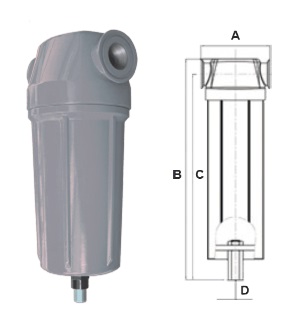

Габариты, мм |
Масса, кг |
|||
|
A |
B |
C |
D |
|||||
|
СЦ-0025 |
Р |
0,42 |
1/4” |
102 |
257 |
235 |
155 |
0,95 |
|
СЦ-0100 |
Р |
1,67 |
1/2” |
102 |
257 |
235 |
200 |
1,15 |
|
СЦ-0200 |
Р |
3,33 |
3/4” |
123 |
280 |
253 |
270 |
1,56 |
|
СЦ-0300 |
Р |
5,00 |
1” |
123 |
280 |
245,5 |
370 |
1,56 |
|
СЦ-0600 |
Р |
10,00 |
1/2” |
123 |
295 |
259,5 |
460 |
1,56 |
|
СЦ-1200 |
Р |
20,00 |
2” |
160 |
481 |
440 |
565 |
4,37 |
|
СЦ-2200 |
Р |
36,67 |
3” |
194 |
547 |
490,5 |
585 |
6,97 |
*Р – резьбовое соединение
Поправочные коэффициенты для подбора магистрального сепаратора серии СЦ-Р
|
Давление (бар) |
1,0 |
3,0 |
5,0 |
7,0 |
9,0 |
11,0 |
13,0 |
15,0 |
16,0 |
|
Коэффициент |
0,5 |
0,71 |
0,87 |
1 |
1,12 |
1,22 |
1,32 |
1,44 |
1,57 |
Технические характеристики сепараторов циклонного типа серии СЦ-Ф
|
Модель |
Соединительный элемент* |
Поток, м³/мин (н. у.) |
Соединение |
Габариты, мм |
Масса, кг |
|||
|
A |
B |
C |
D |
|||||
|
СЦ-2500 |
Ф |
41,7 |
DN100 |
400 |
1080 |
270 |
450 |
12,9 |
|
СЦ-2900 |
Ф |
48,3 |
DN100 |
480 |
1070 |
260 |
450 |
31,0 |
|
СЦ-3600 |
Ф |
60,0 |
DN125 |
480 |
1150 |
320 |
450 |
92,0 |
|
СЦ-6500 |
Ф |
108,3 |
DN150 |
640 |
1230 |
430 |
450 |
160,0 |
|
СЦ-10800 |
Ф |
180,0 |
DN200 |
750 |
410 |
920 |
215 |
348,0 |
|
СЦ-17300 |
Ф |
288,0 |
DN250 |
740 |
410 |
1010 |
241 |
510,0 |
|
СЦ-26000 |
Ф |
433,0 |
DN300 |
1000 |
485 |
990 |
279 |
642,0 |
*Ф – фланцевое соединение
Поправочные коэффициенты для подбора магистрального сепаратора серии СЦ-Ф
|
Давление (бар) |
1,0 |
3,0 |
5,0 |
7,0 |
9,0 |
11,0 |
13,0 |
15,0 |
16,0 |
|
Коэффициент |
0,5 |
0,71 |
0,87 |
1 |
1,12 |
1,22 |
1,32 |
1,41 |
1,55 |

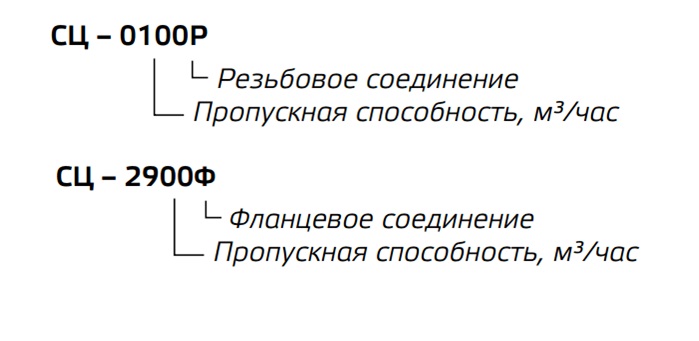

Примеры расшифровки:
